Raspberry PiにRS-485/422Aポートを追加可能、Modbusマスタ／スレーブ機能対応の拡張ボードを2月下旬発売

IoT時代のエッジコンピューティングを実現する「Triple-R」シリーズに新たなHATサイズボードが登場

情報解禁日時：2023年02月09日 15時28分

ラトックシステム株式会社（本社：大阪市西区、代表取締役：近藤正和、以下ラトックシステム）は、ラズパイ拡張用のI2C 絶縁型RS485/422A ボード「RPi-GP70」を、2023年2月下旬より出荷開始いたします。

■ニュースリリース
https://www.ratocsystems.com/topics/newproduct/20230209/

製品名：Raspberry Pi I2C 絶縁型RS485/422A ボード
製品型番：RPi-GP70
標準価格：25,800円(税別)、28,380円(税込)
JANコード：4949090440180
出荷予定日：2023年2月下旬
URL：https://www.ratocsystems.com/products/triple_r/prot/products.php?id=949247211c603c49958aa862861e9c0d&no=gp70

RPi-GP70は、Raspberry Pi の GPIO 40Pinコネクタに接続する絶縁型RS-485/RS-422A拡張ボードです。本製品は産業分野で広く使われているModbusに対応、当社Triple-Rシリーズに追加することで、ラズパイとPLCなどを使用したModbusシステムの構築が可能となります。さらにエッジコンピューティングを実現するModbusスレーブアプリとクラウド導入WEBアプリ、テスト用クラウドスペースを無償提供。現場へのスムーズな導入を支援しています。

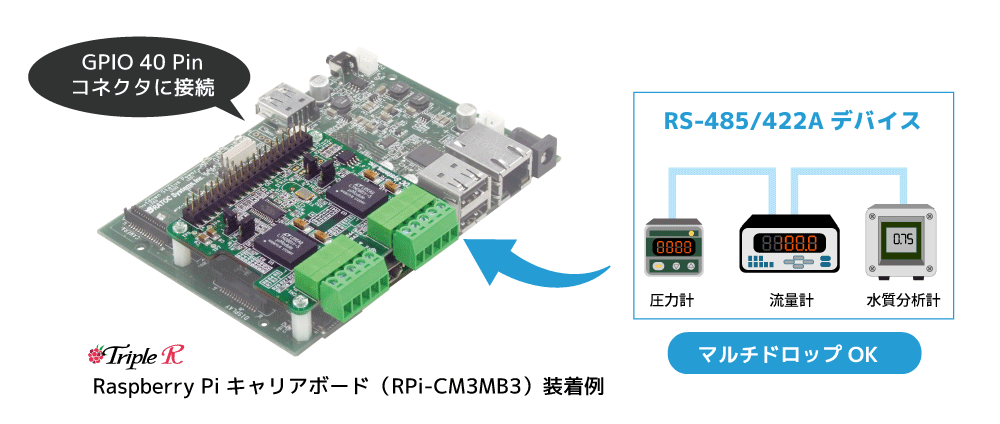

Raspberry Pi GPIO 40Pinコネクタ接続のRS-485/RS-422Aシリアルボード

本製品は、RS-485/422Aシリアル通信が可能な、HATサイズ(65mm×56.5mm)のRaspberry Pi 拡張ボードです。本製品をRaspberry PiのGPIO（I2C）コネクタに接続し、FA現場の機器（PCやPLC、マイコンボードなどのコントローラー）の制御や、各種測定器を使った計測などがおこなえます。

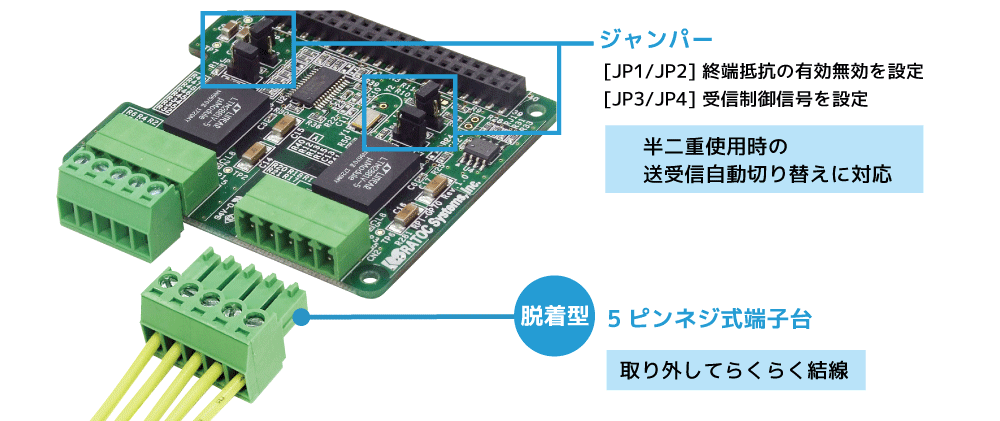

RS-485/RS-422Aシリアルポートは２ポート搭載、コネクターは5ピンネジ式脱着型端子台

シリアルポートコネクタは5ピンネジ式脱着型端子台で基板へ装着済み、結線やリプレイス時のケーブル接続を省力化します。シリアルポート0[CN1]とポート1[CN2]の終端抵抗と受信制御信号のON/OFFは、基板上のジャンパーにショートプラグを装着するだけの簡単設定です。

絶縁型トランシーバー搭載、2ポート間も絶縁

コントローラーとドライバ/レシーバ間を絶縁(絶縁耐圧2.5kV)。さらに2ポート間（CN1とCN2間）も絶縁し、強力にノイズ対策。安定した長距離伝送が可能です。

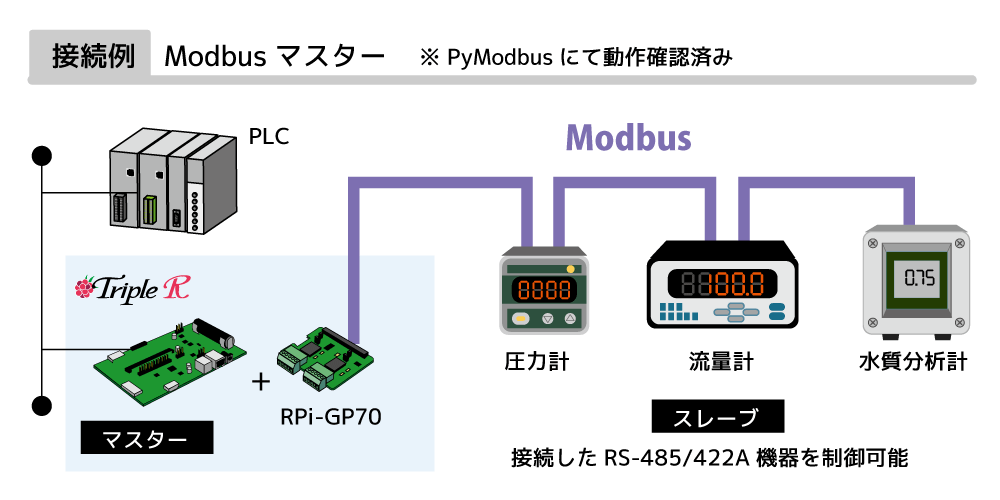

Modbus接続のマスター、スレーブ機能に対応

Pythonモジュール「PyModbus」で、Modbus方式のシリアル通信をおこなうポートとして動作することを確認済み。

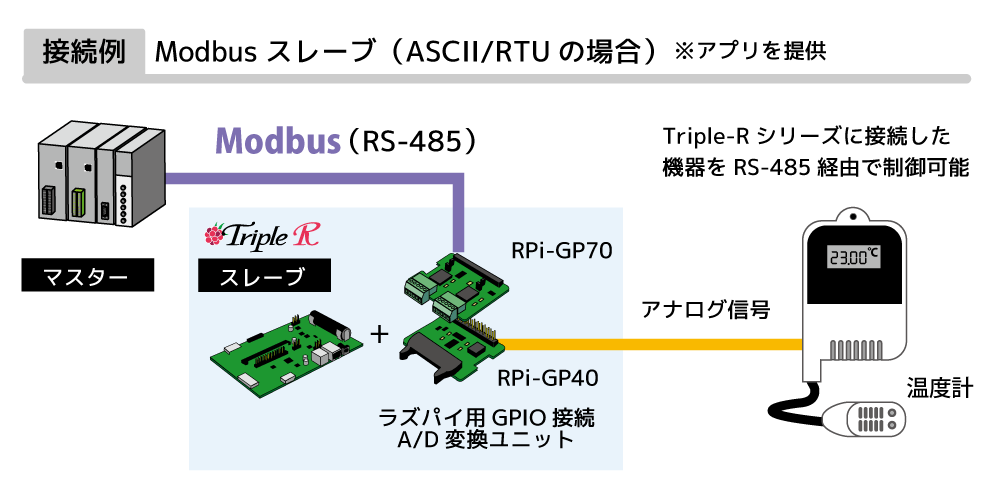

さらに、Triple-Rシリーズユーザーを対象に、Modbusプロトコル対応のスレーブアプリケーションを無料提供しています。 Triple-Rシリーズに接続した機器をスレーブデバイスとして使用可能で、Modbus/TCP、Modbus/ASCII、Modbus/RTU各種モードに対応しています。

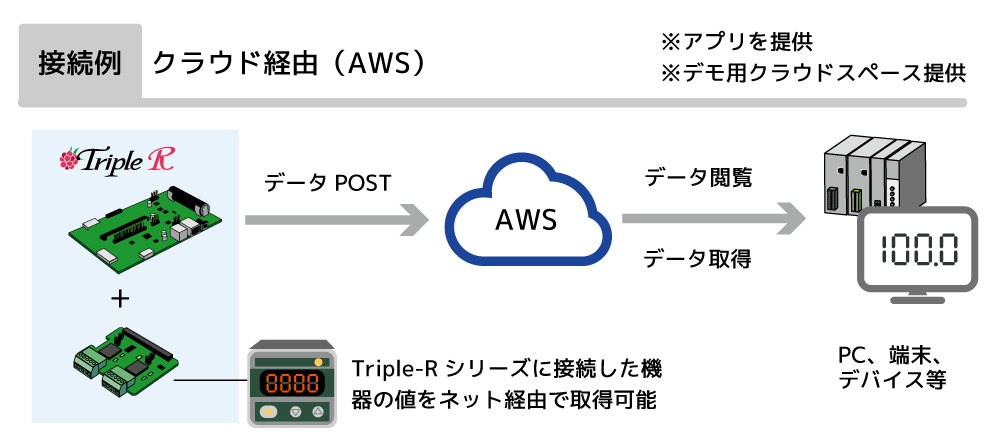

クラウド導入WEBアプリとテスト環境を無償提供

Triple-Rシリーズからのデータをクラウド経由で管理・制御するためのテスト環境を提供。本製品から取得したデータをAWSへ格納し、データの閲覧と取得がおこなうデモプログラムを公開しています。

今後も長年の製造業現場向け組み込みボード開発経験を活かし、産業分野に安心して採用・導入いただける製品の開発と供給を続けてまいります。

Triple-R（トリプルアール）について

Triple-Rは「Recipe for Raspberry Pi by RATOC」の3つのRを表しています。IoT時代のエッジコンピューティングを実現する「Triple-R」シリーズは、産業機器、組込機器の導入に適した Raspberry Pi 製品群です。耐久性に優れた自社設計のキャリアボードのほか、レガシーインターフェイス製品が充実しています。

関連URL

Raspberry Pi I2C 絶縁型RS485/422A ボード製品情報
https://www.ratocsystems.com/products/triple_r/prot/products.php?id=949247211c603c49958aa862861e9c0d&no=gp70
ラトック e2e ストア
https://www.ratoc-e2estore.com/products/detail.php?product_id=132
ラトック e2e ストア Amazon店
https://www.amazon.co.jp/s?me=A2NKM54E7ZMR2H

報道関係の方からのお問い合わせ

高解像度な画像がご入用やご不明な点など、お気軽にお問い合わせください。

ラトックシステム　広報（担当：大塚）
Mail：https://www.ratocsystems.com/form_press/
TEL：06-7670-5056
